电源适配器结构设计 24_绘制PCB支撑点

作者:deefguan   发布时间:2021-09-23 浏览:47 所需积分: 25(沐风币)

概述:

由于PCB板在外壳中是属于悬空的,为保证PCB底部的零件脚不被压到,就需要设计几个支点来支撑PCB板。

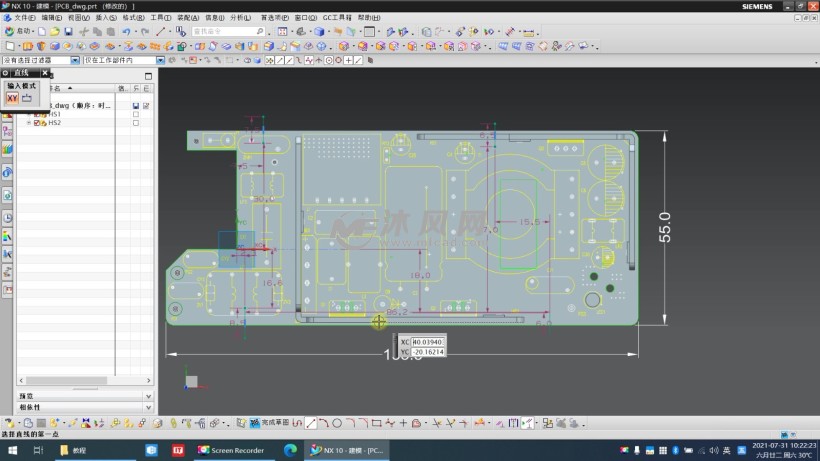

1、在PCB文件上确定支点位置并绘制草图

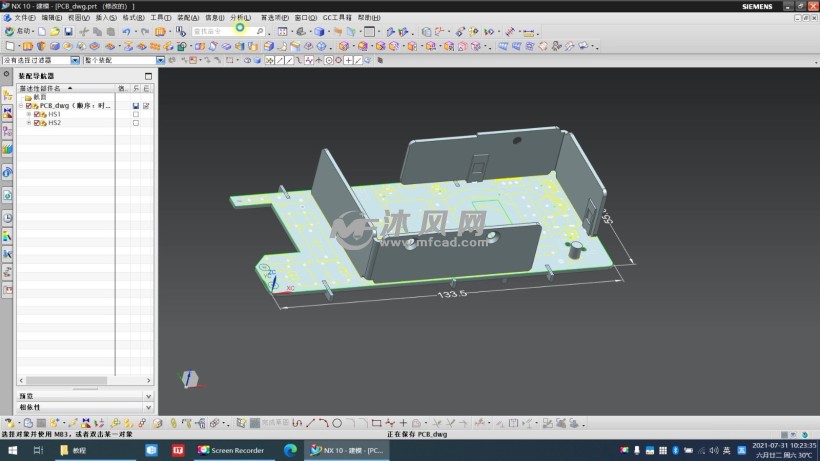

365bet网站app2、在PCB上拉伸出参考用的实体

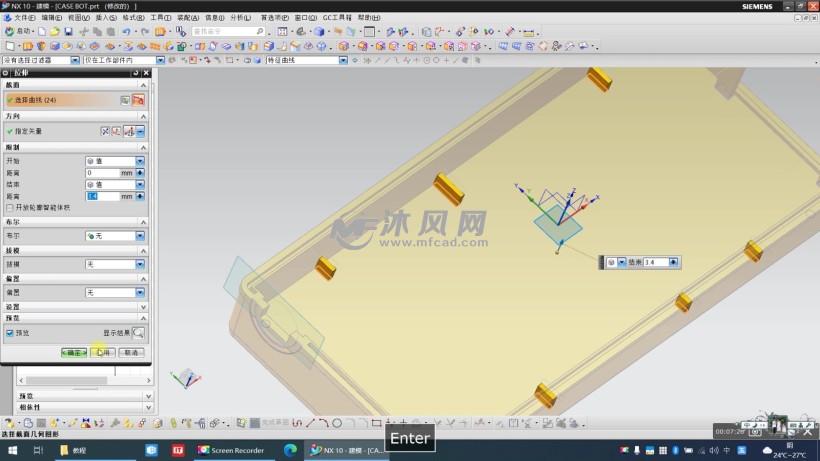

3、在下盖内绘制支点草图

4、拉伸完成支点创建
