电源适配器结构设计 22_绘制型号标签凹槽和底部支撑点

作者:deefguan   发布时间:2021-09-22 浏览:63 所需积分: 25(沐风币)

概述:

365bet网站app电源适配器或其它一些产品,需要将产品型号标签贴在产品上,所以我们本节来设计贴标签的凹槽。

365bet网站app另外考虑产品下盖的平整情以及产品散热需求,我们需要设计出支撑点位,这样可以给平贴桌面的下盖

留出一些散热空间。

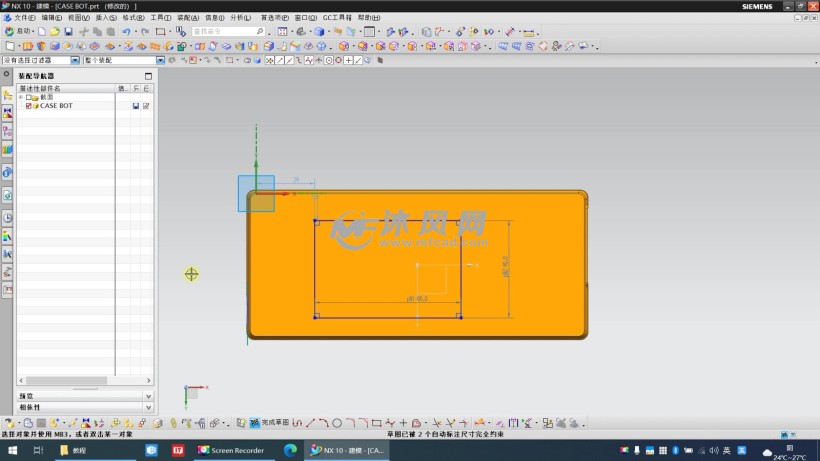

1、在下盖上绘制标签槽的草图

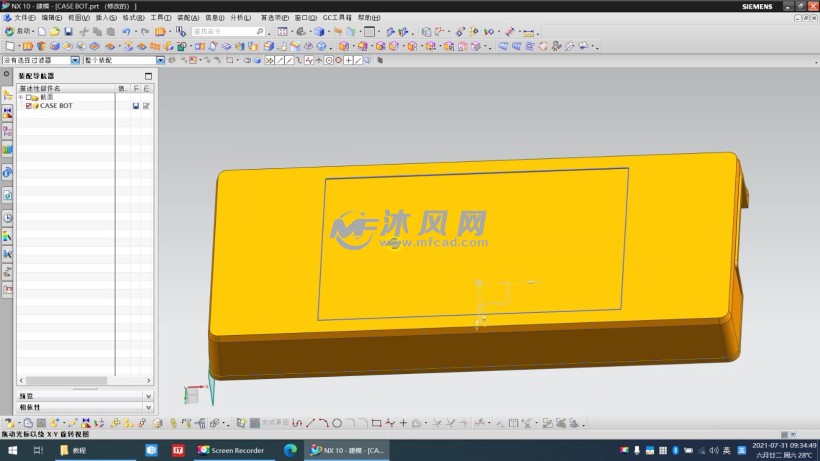

2、拉伸除料

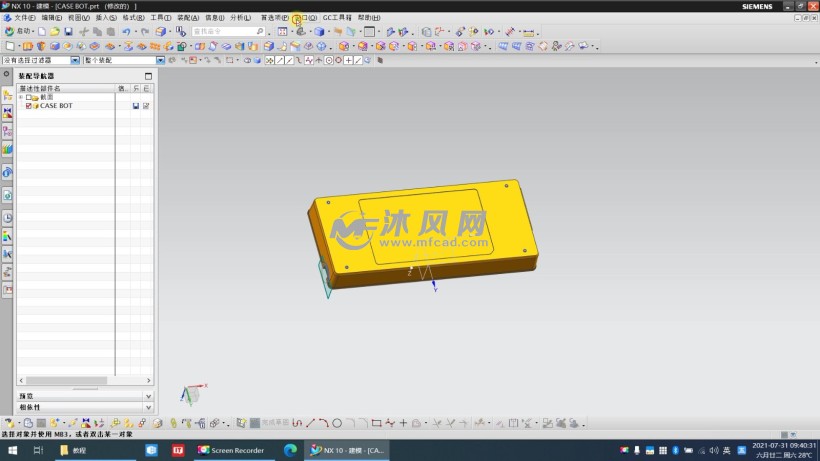

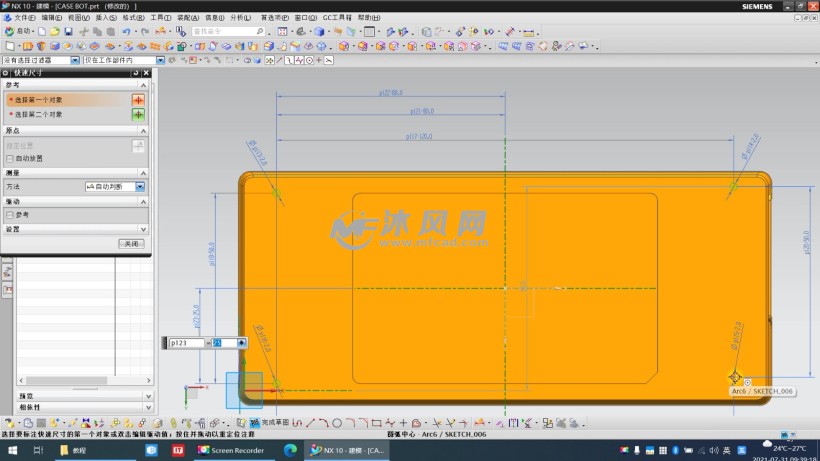

365bet网站app3、绘制固定支点

4、拉伸完成
