13.82 AQC闸阀管道之开关阀传动轴组件设计

作者:灵敏的太阳   发布时间:2021-09-29 浏览:21 所需积分: 20(沐风币)

概述:

365bet网站app大家好!本节视频讲述关于开关阀传动轴组件设计,在设计传动轴时,先需要设计整体外框的长度尺寸,通过组合模式绘制传动轴组件,注意装配的同心与配合连接;希望大家点播收看!

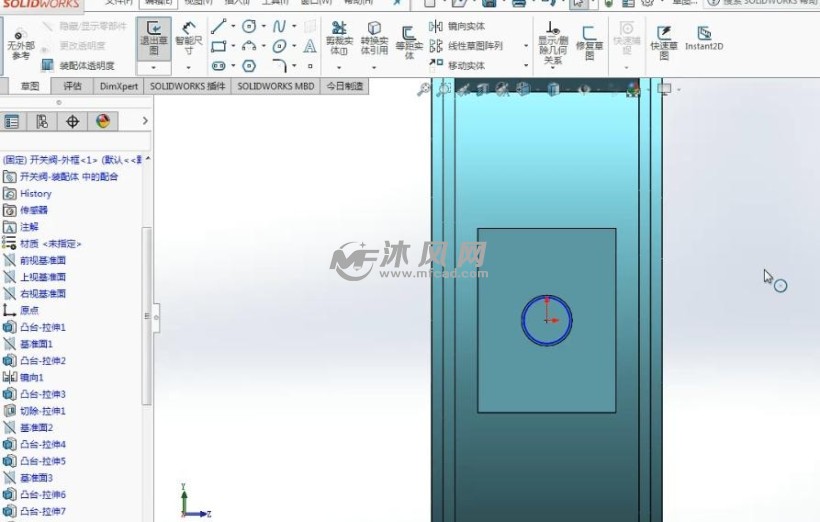

365bet网站app1、绘制连接轴孔。

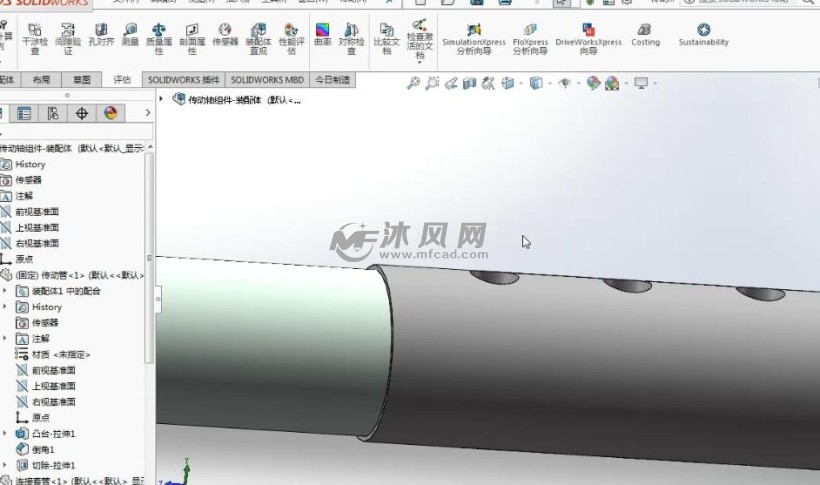

2、绘制配合连接定位销孔。

365bet网站app3、传动轴与中心管连接。

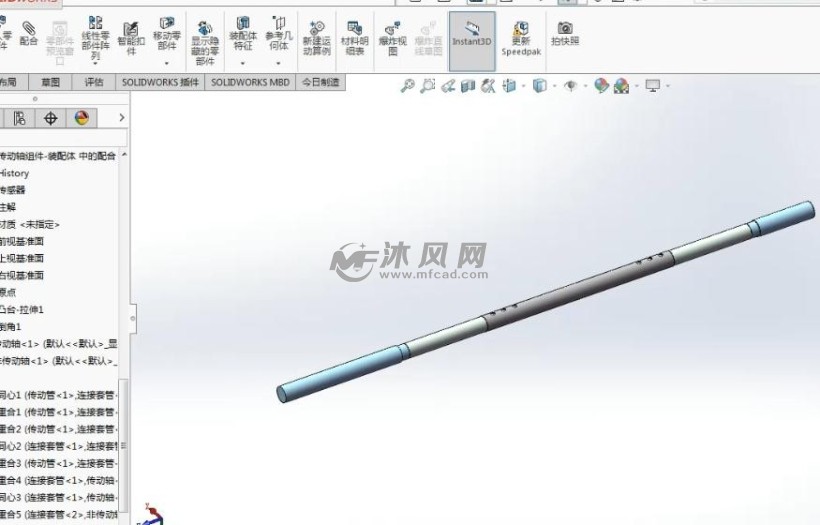

365bet网站app4、最终完成模型的装配绘制。
