13.76 AQC闸阀管道之闸阀驱动组合气缸绘制4

作者:灵敏的太阳   发布时间:2021-09-27 浏览:25 所需积分: 25(沐风币)

概述:

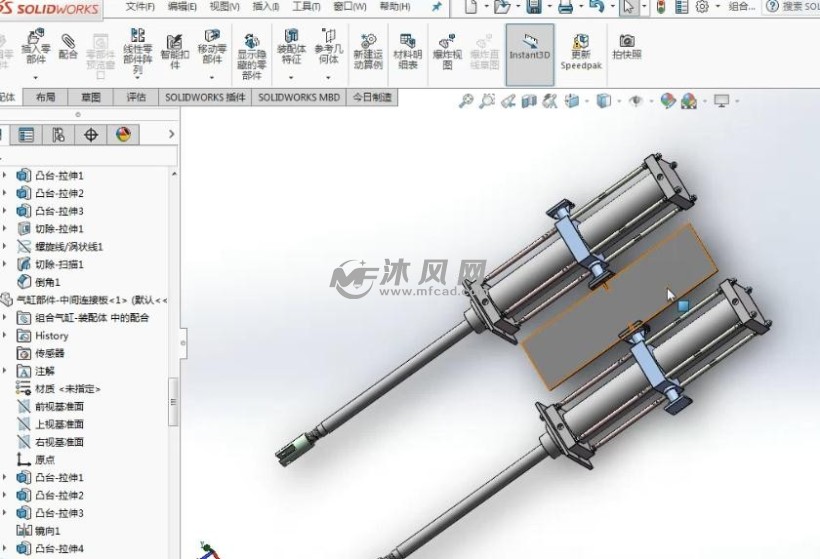

大家好!本节视频继续讲述关于闸阀驱动组合气缸绘制,在连接两个的气缸组合时,需要通过中间耳轴连接出支撑连接组合底支架,使得纵向驱动过程中,使得两个气缸整体推拉力平衡;希望大家点播收看!

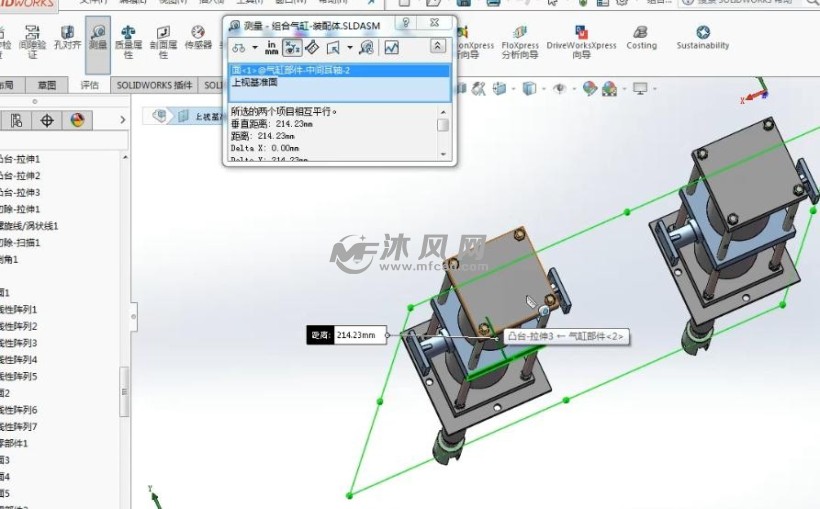

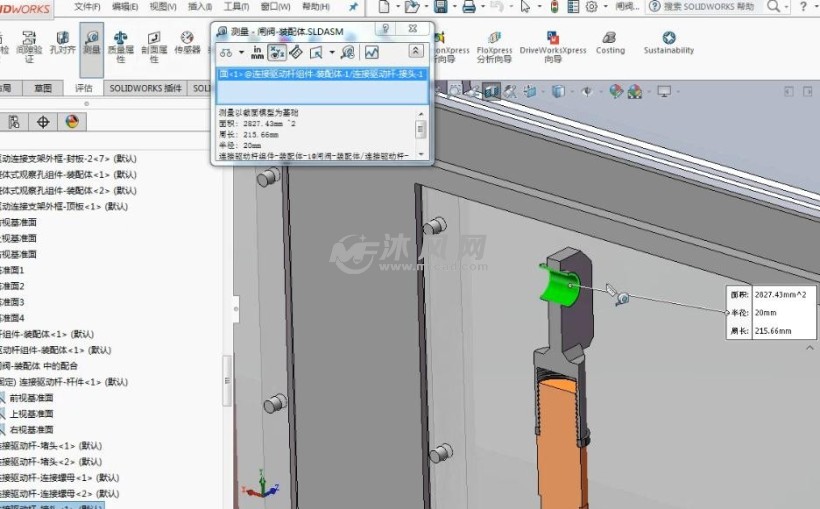

1、测量连接驱动杆孔尺寸。

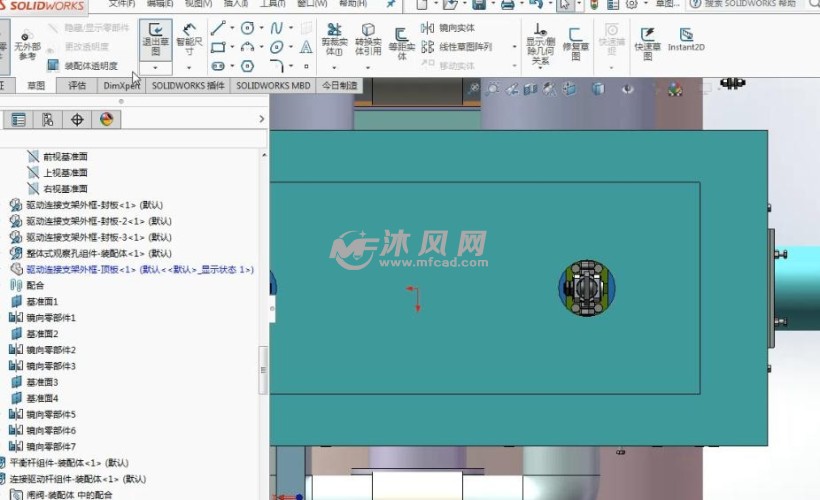

2、绘制连接顶板模型尺寸。

3、绘制连接中间底板模型。

365bet网站app4、最终完成模型的装配绘制。
