在SolidWorks中如何处理贴图装饰面及型号类标签

作者:凤林会   发布时间:2021-09-29 浏览:211 所需积分: 100(沐风币)

凤林会
  • 发布内容:97个

概述:

视频中介绍如何处理logo类型的图形标签、型号类型的文字标签以及贴图类型的UI装饰面,并重点介绍如何调整贴图。

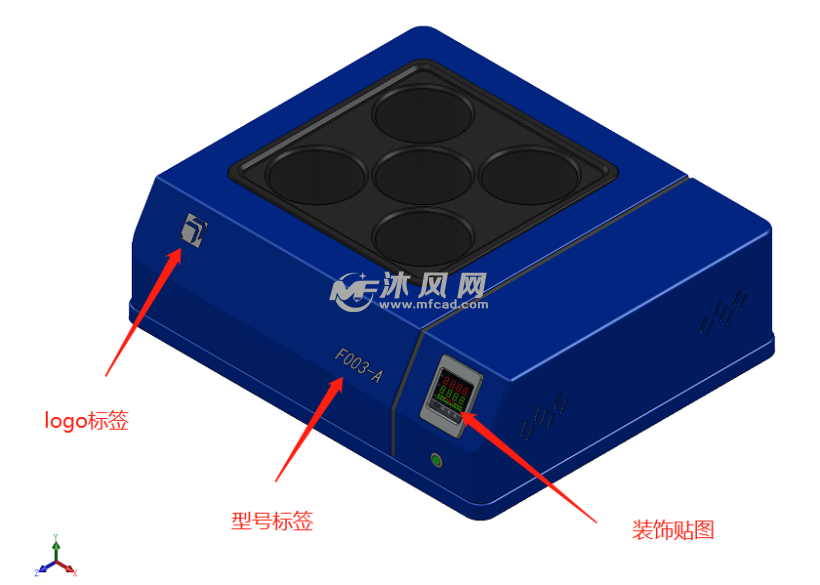

365bet网站app1、详细介绍:logo类图形标签、型号类文字标签以及贴图类UI装饰面

365bet网站app2、logo与型号标签,我们一般采用拉伸或者切除的方式处理,只是草图类型不同

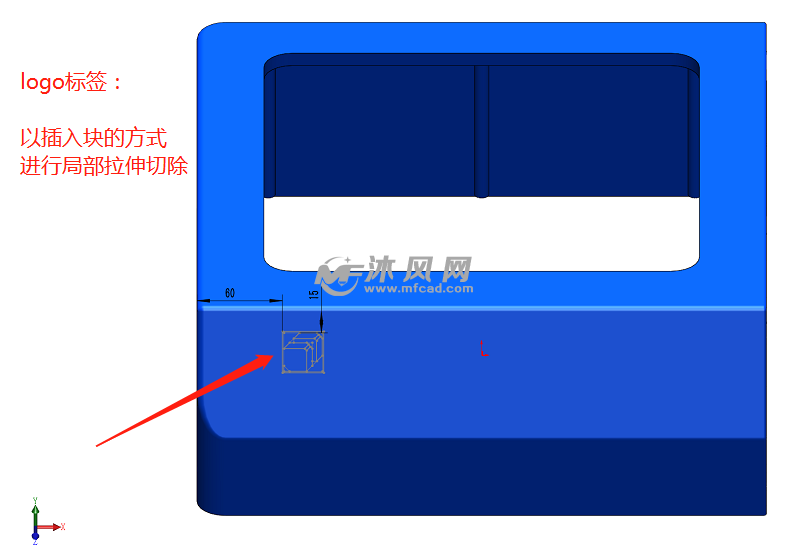

365bet网站app3、logo标签,一般是以插入块的方式建立特征草图,可以对块进行位置标注,进而定位logo

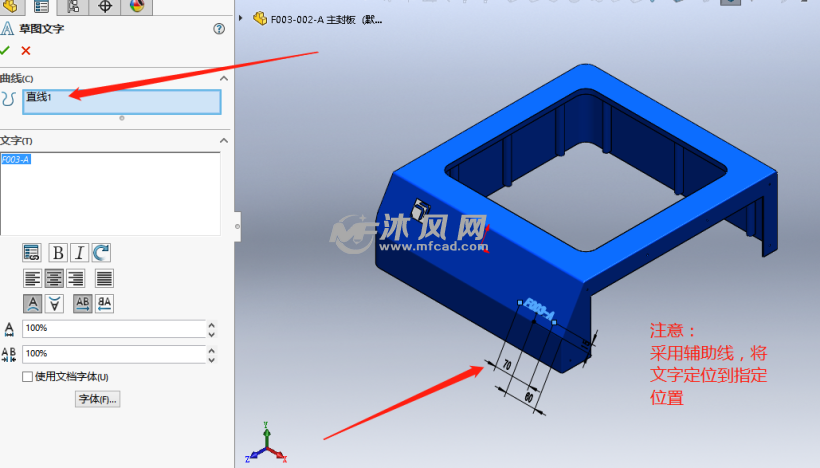

365bet网站app4、型号标签,一般是以文字草图的形式建立特征草图,当然我们也可以利用辅助线,将文字定位的指定位置

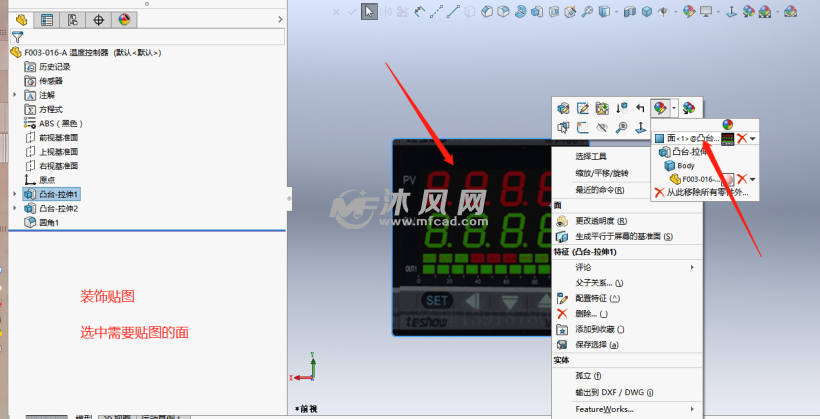

5、装饰贴图:需要选中被装饰面

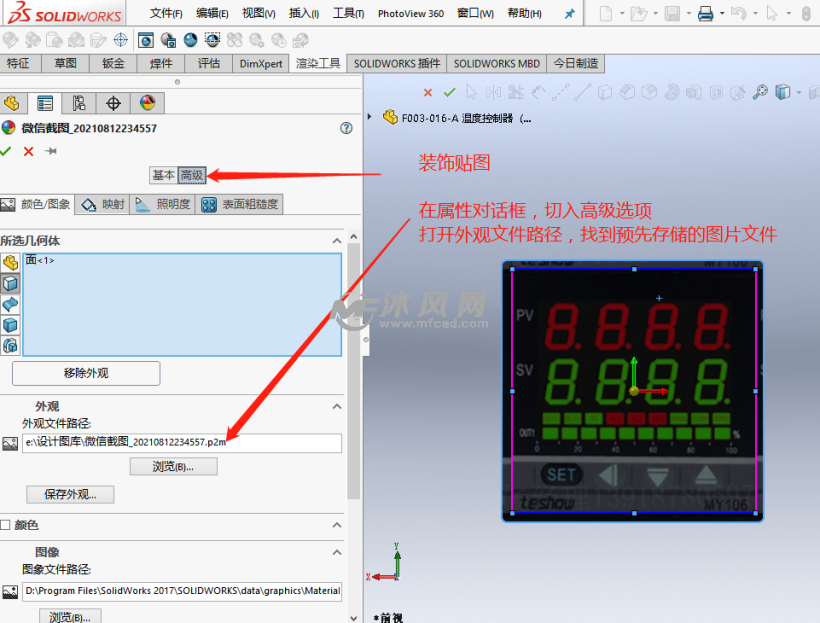

365bet网站app6、装饰贴图:在属性对胡框,切入高级选项,打开贴图路径,找到贴图文件

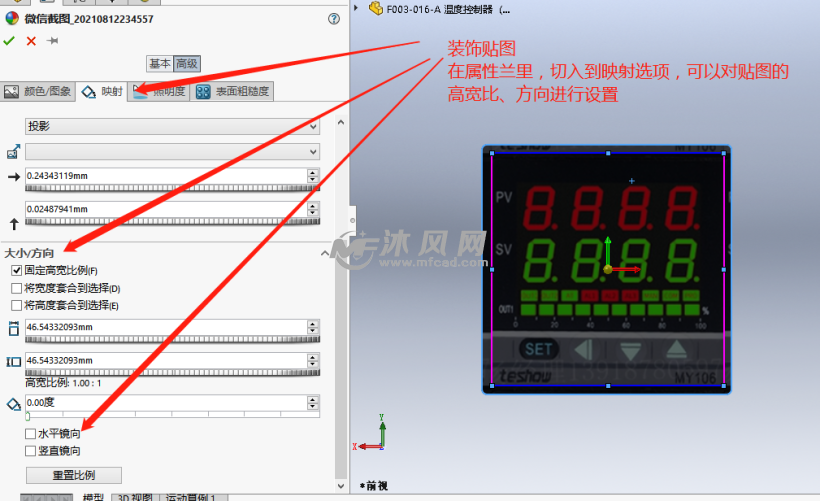

7、装饰贴图:需要提示的是,在属性栏内,切入到映射选项,可以对贴图文件进行高宽比以及方向设置
