惠普标志的绘制

作者:幸福是奋斗出来   发布时间:2021-04-28 浏览:388 所需积分: 免费

概述:

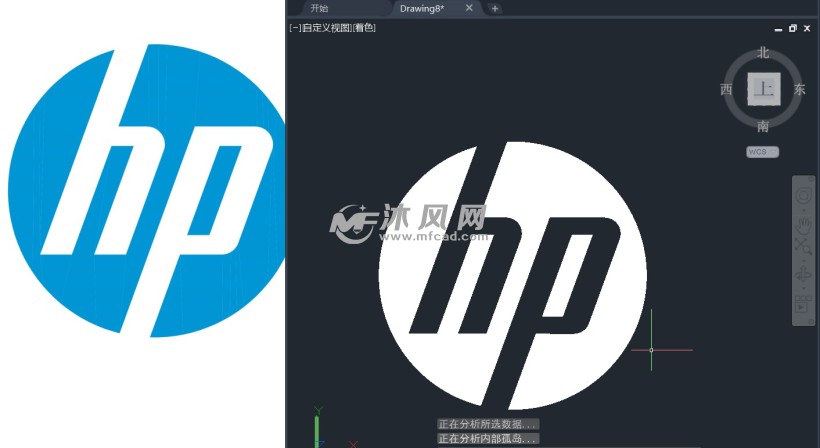

惠普标志的绘制绘制采用尺寸约束 ,尺寸定义,按照尺寸完美绘制,图形主要考察线段 圆 偏移  剪裁等多种命令的运用,希望对大家有所帮助。大家可以对照尺寸图绘制,步骤的话没啥讲的,所以图文步骤 放了我绘制好的截图和尺寸标注图。如果不懂可以查看视频教程。

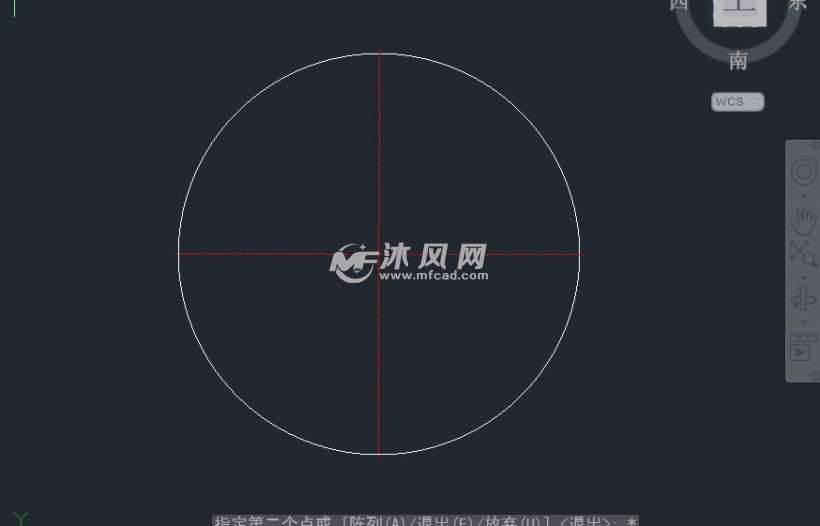

1、1.绘制中心线

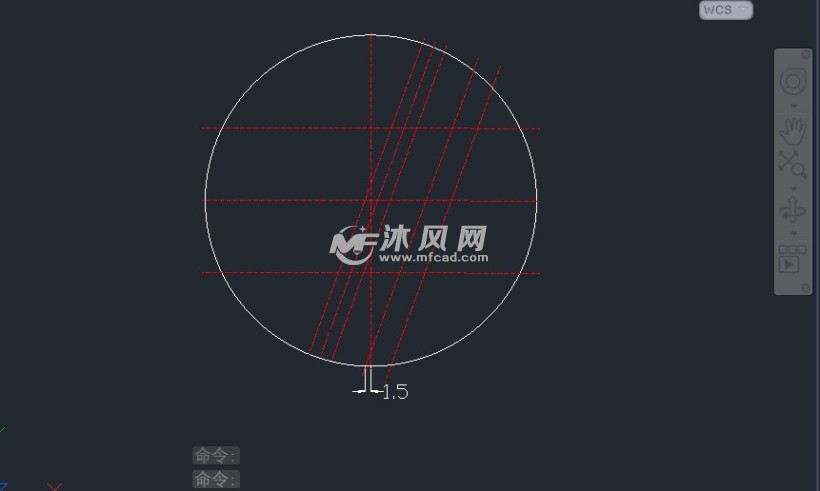

365bet网站app2、2.根据参考线绘制其他线段

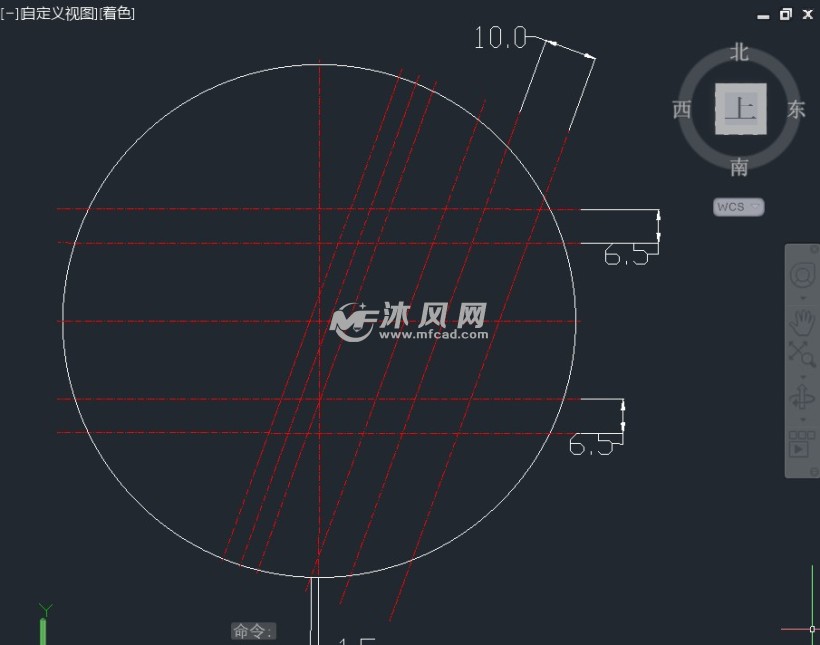

3、3.整理向左偏移1.9mm 得到如图所示的标准参数

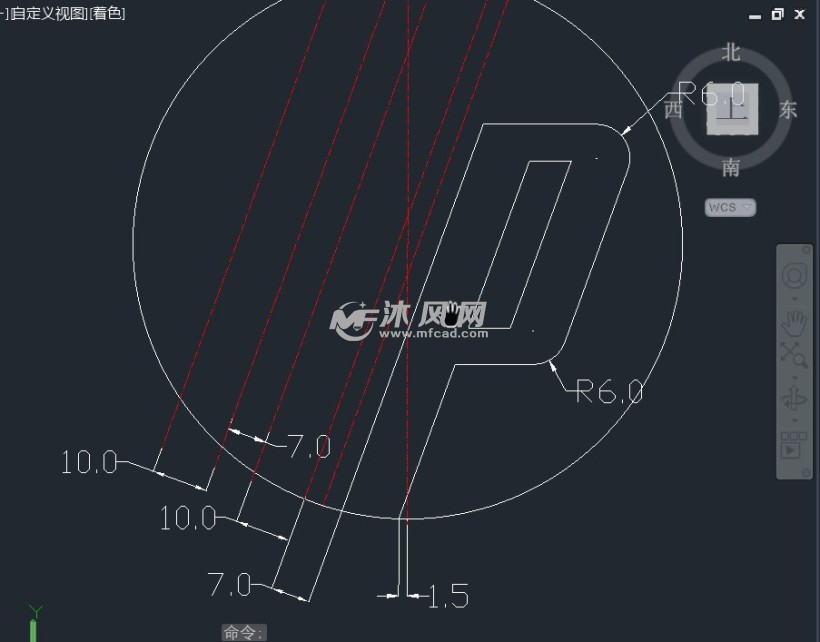

365bet网站app4、4.建立参考线

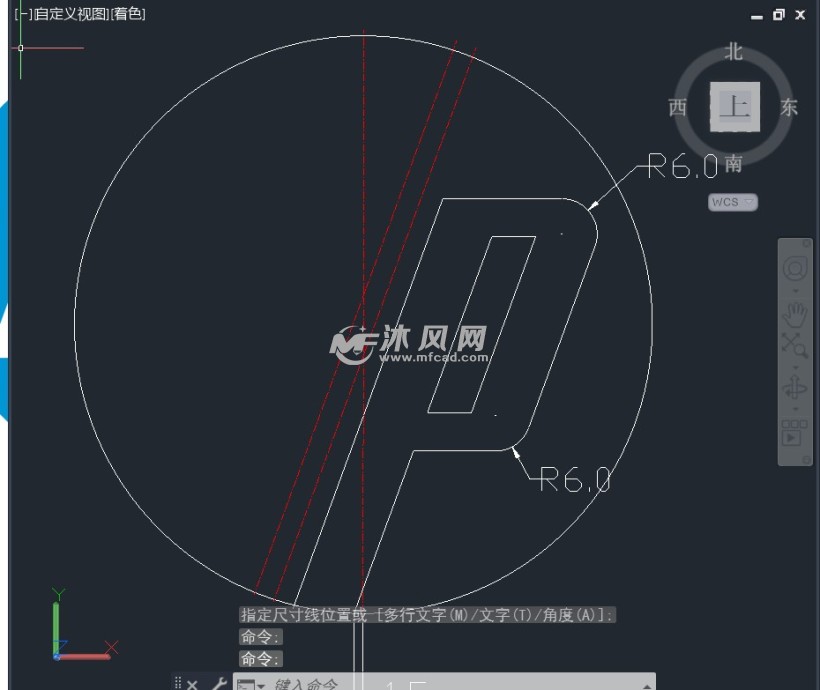

5、5.修剪的到右边的部分

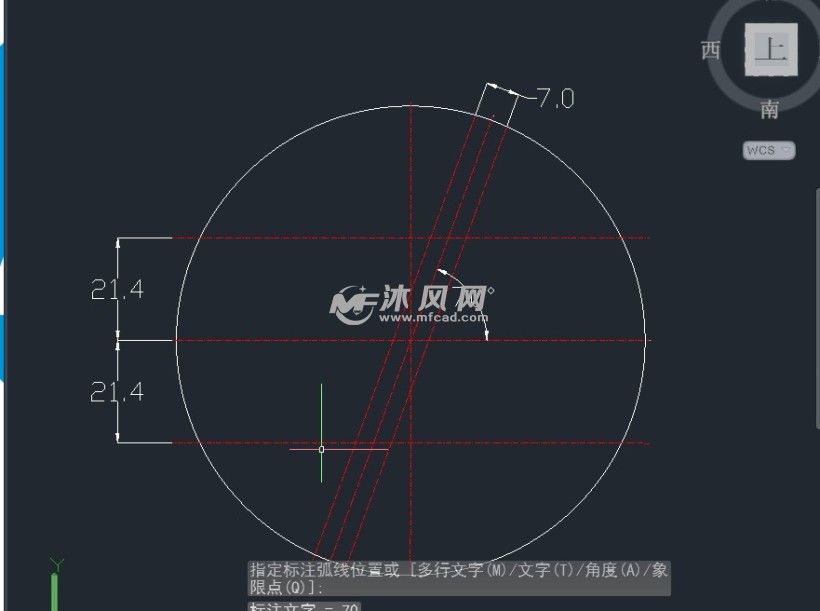

6、6.绘制参考线

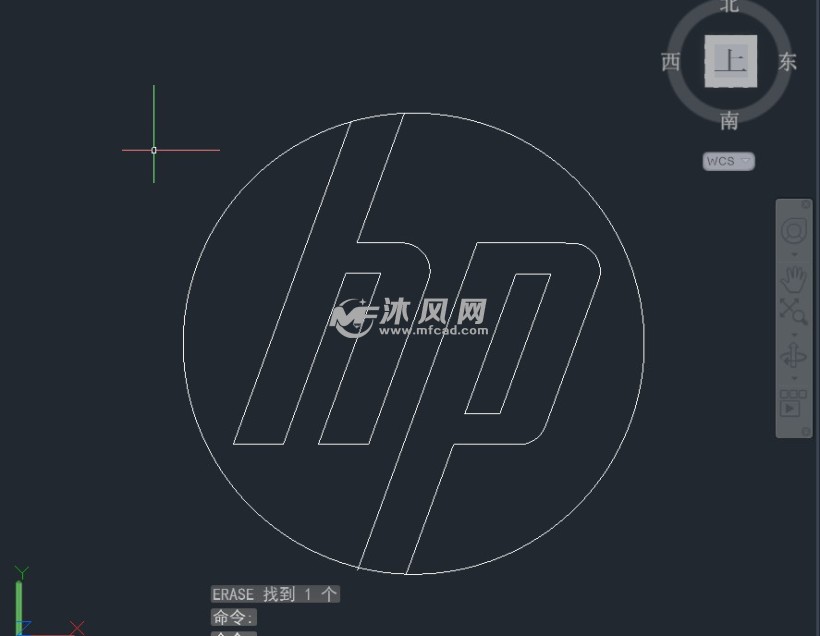

365bet网站app7、7.修剪掉不需要的部分

8、8.填充颜色
