手表参数化设计

作者:幸福是奋斗出来   发布时间:2021-04-23 浏览:574 所需积分: 5(沐风币)

概述:

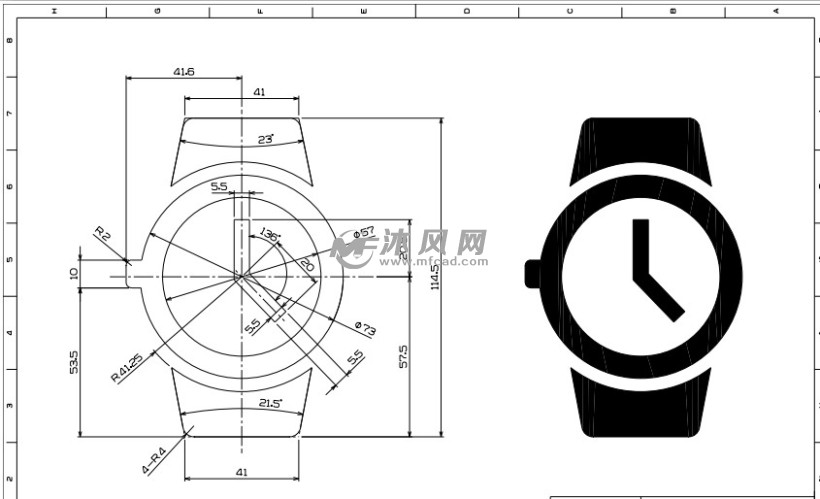

手表参数化设计采用尺寸约束 ,尺寸定义,按照尺寸完美绘制,图形主要考察线段 圆 偏移  剪裁等多种命令的运用,希望对大家有所帮助。大家可以对照尺寸图绘制,步骤的话没啥讲的,所以图文步骤 放了我绘制好的截图和尺寸标注图。如果不懂可以查看视频教程。

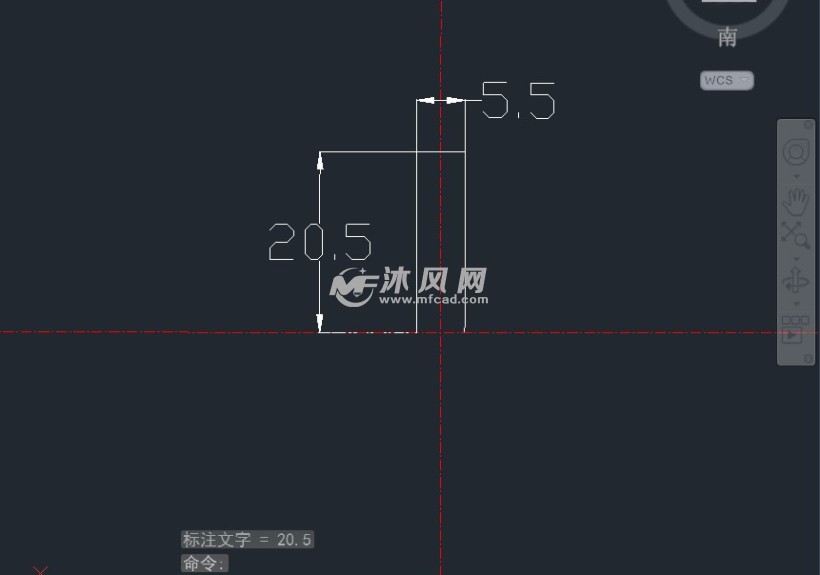

1、绘制指针图样

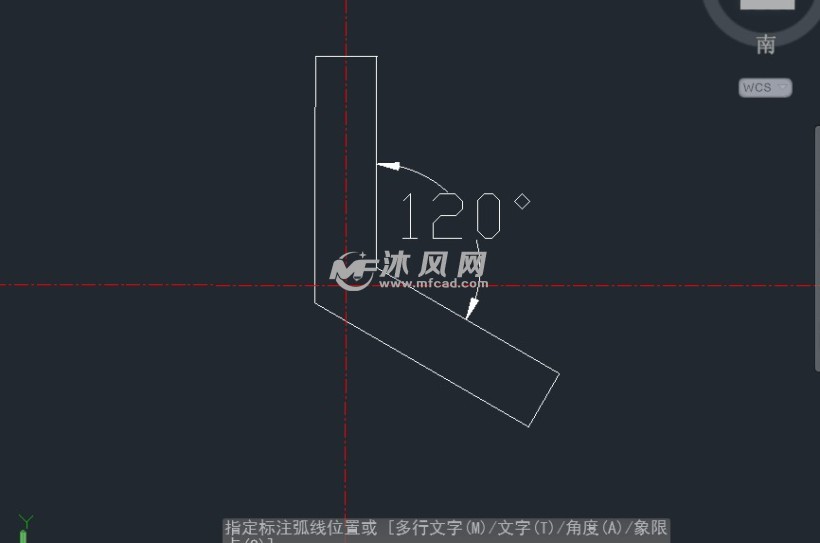

2、旋转120度得到另外一边模型

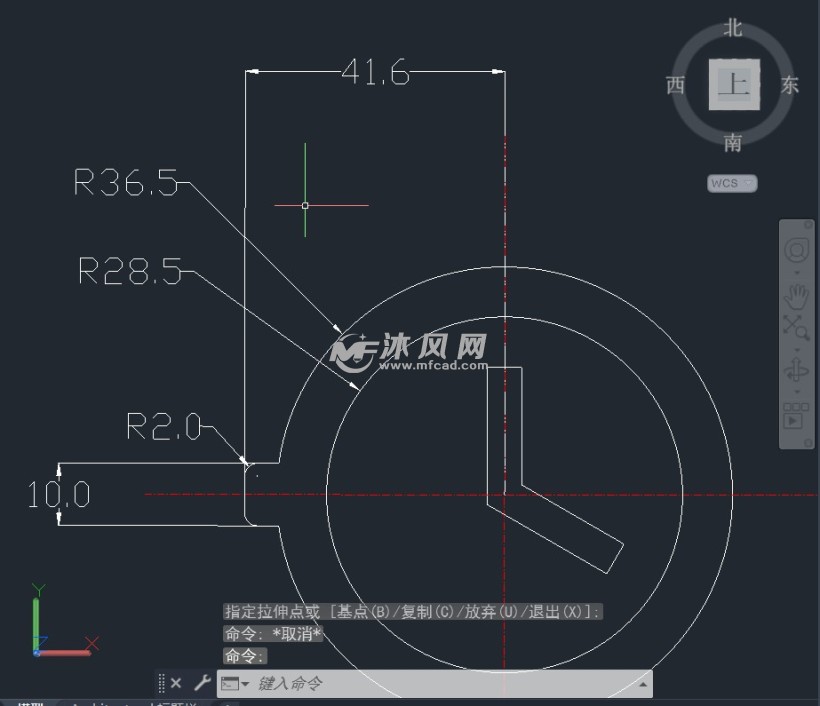

3、绘制表盘的模型

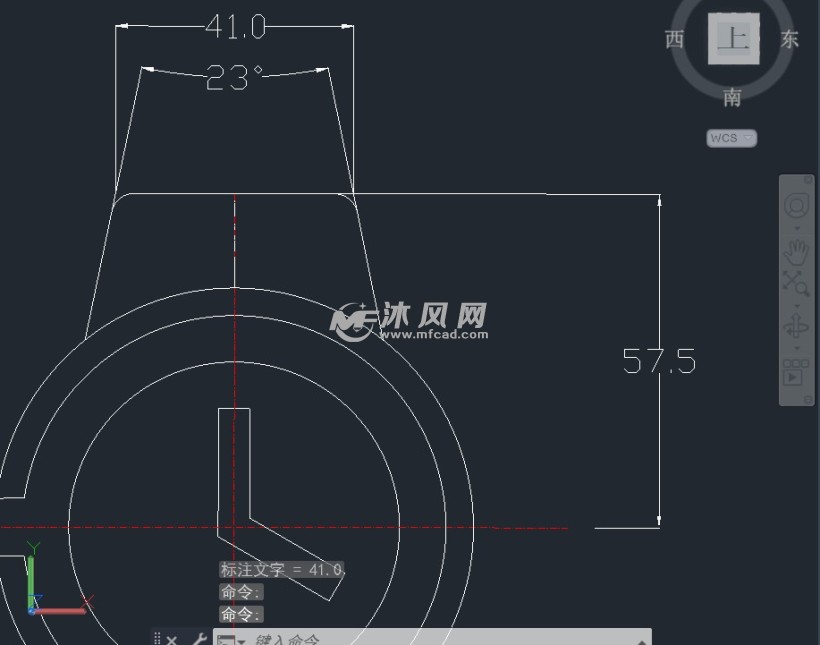

365bet网站app4、表带的上半部分

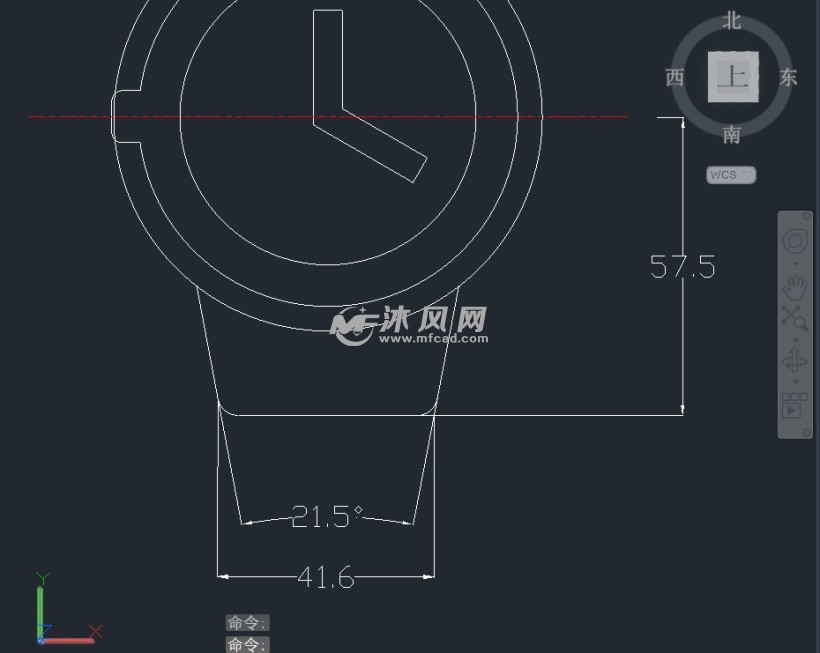

365bet网站app5、绘制下半部分

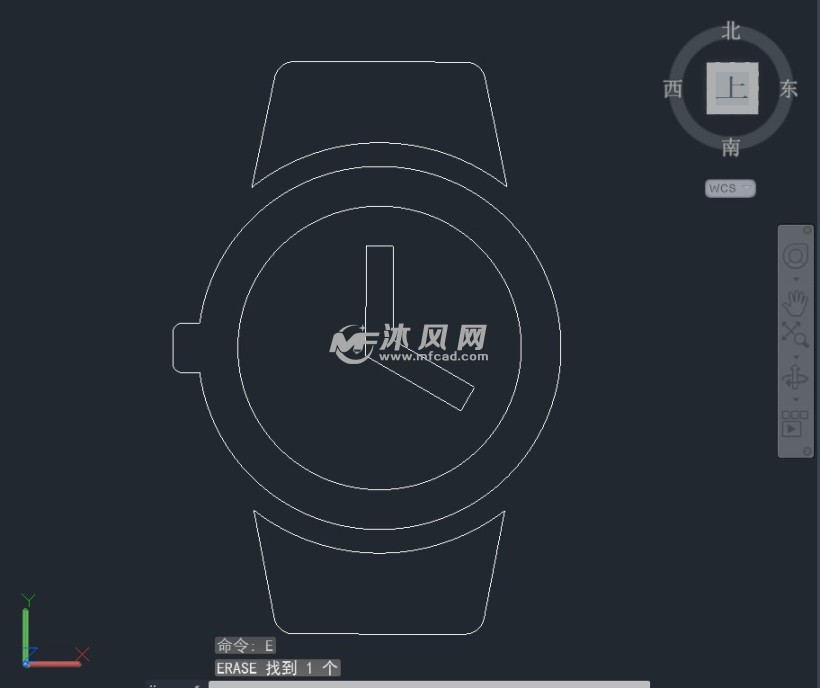

6、修剪掉不需要的线段

7、.填充颜色 完成绘制
