绘制一个具有中国风味的木筷

作者:幸福是奋斗出来   发布时间:2021-08-16 浏览:288 所需积分: 10(沐风币)

概述:

绘制一个具有中国风味的木筷,采用CAD扫掠的命令,添加了一个黄木的材质给模型渲染了一下,还挺好看的。希望对大家有一定的帮助

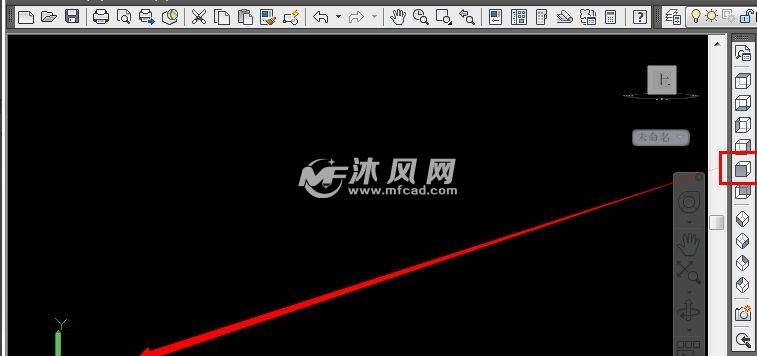

1、1.打开AutoCAD2018中文版,视图——前视

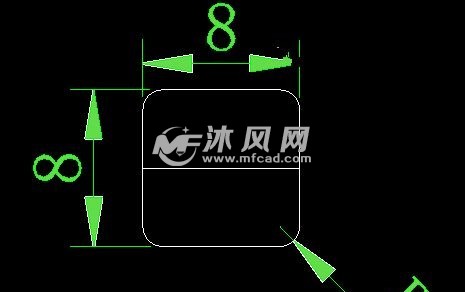

2、2.画一个边长为8mm的正方形,倒圆R1mm圆角,再沿正边形边的中点画一条直线。

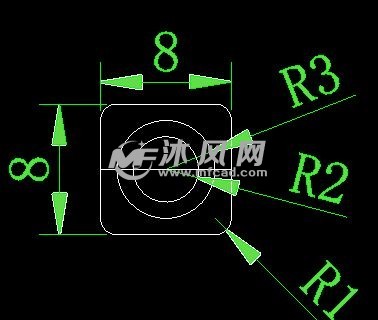

3、3.以直线的中点为圆心,画两个圆,一个半径为2mm,一个半径为3mm。

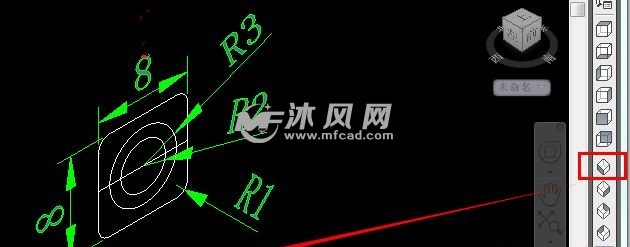

4、4.视图——西南等测视图

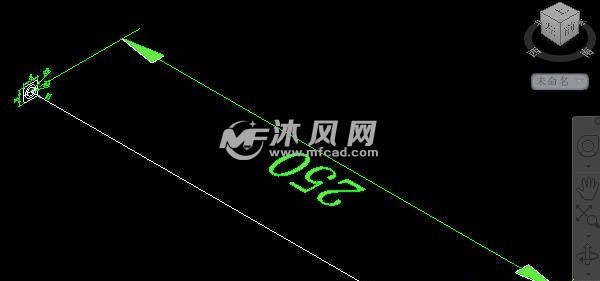

5、5.以圆心为起点,画一条水平长为250mm的直线。

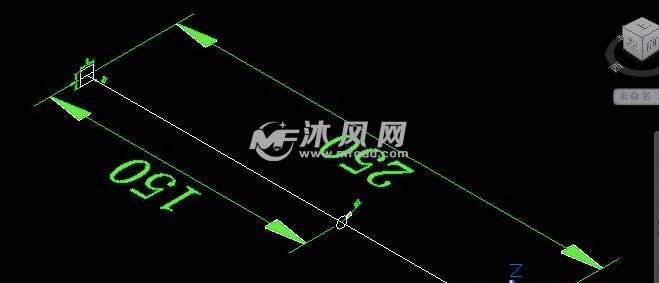

6、6.将半径为2mm的圆移到直线的未端,再将半径为3mm的圆移到直线的150mm长处。

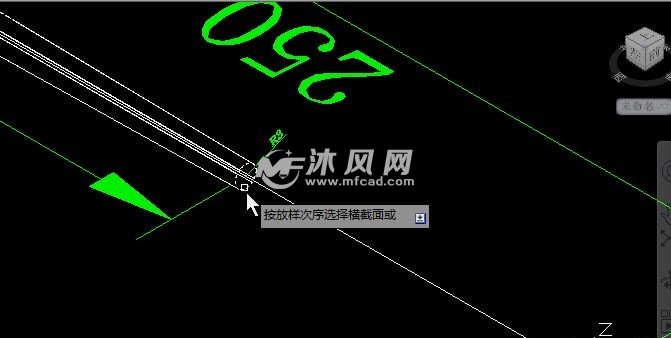

365bet网站app7、7.loft(放样)——空格——依次点正方形、大圆——小圆——空格——P(路径)——点直线——空格

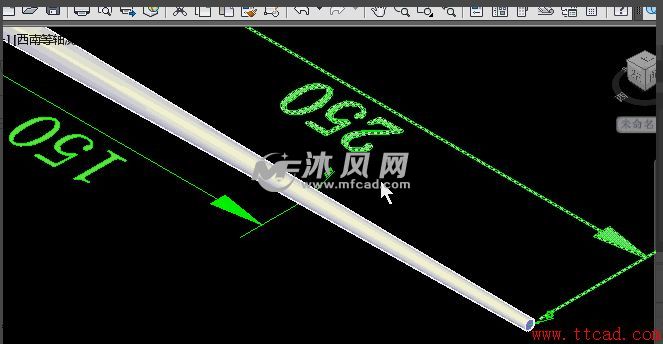

8、8.将视觉样式转成——概念
