如何快速绘制奔驰标志模型

作者:幸福是奋斗出来   发布时间:2021-08-13 浏览:218 所需积分: 10(沐风币)

概述:

如何快速绘制奔驰标志模型,我在CAD软件里面已经绘制好了一份,建模采用CAD软件渲染也是CA自带渲染,跟着我的思路大家一定能学会,很多时候尺寸不是很重要,思路很重要也就是设计步骤,和我们的其他三维建模里面的特征树(模型树)一样,能达到举一反三的效果。相信对大家有一定的帮助。

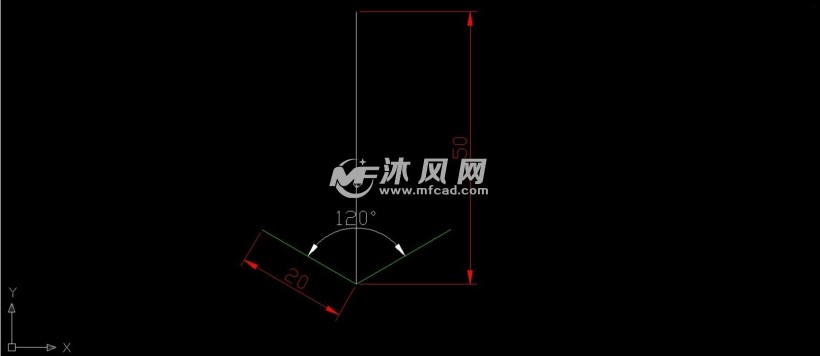

365bet网站app1、1、首先在俯视图画一条50长的垂直线,在下断点处画一个夹角为120度长20的绿色线段。

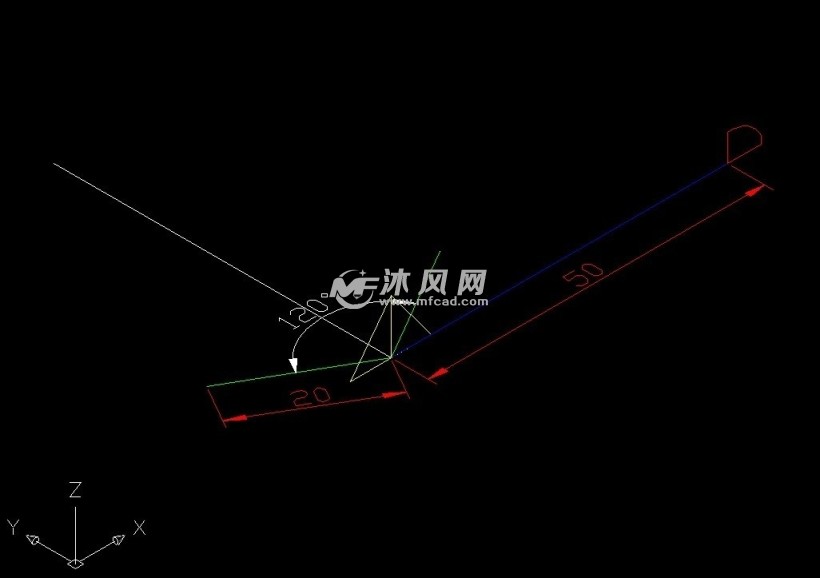

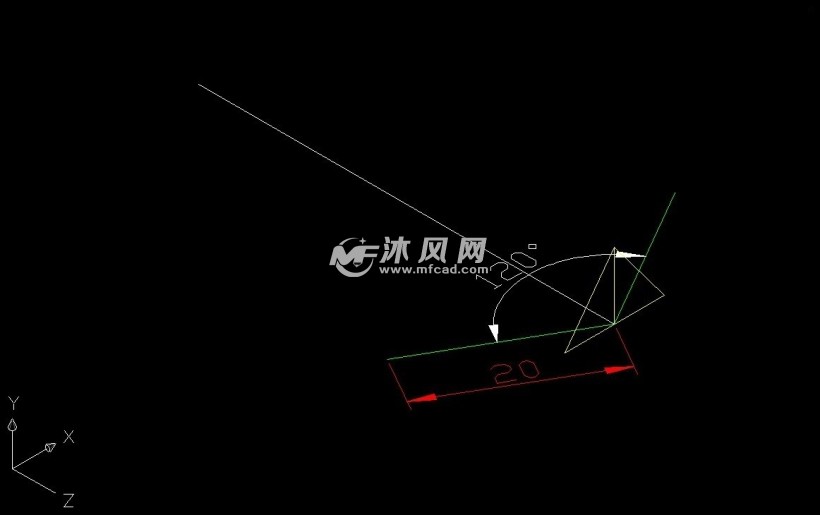

365bet网站app2、2、用主视图西南等轴,画一个底边长24高8的三角形,用“pe”命令将三角形生成多段线。

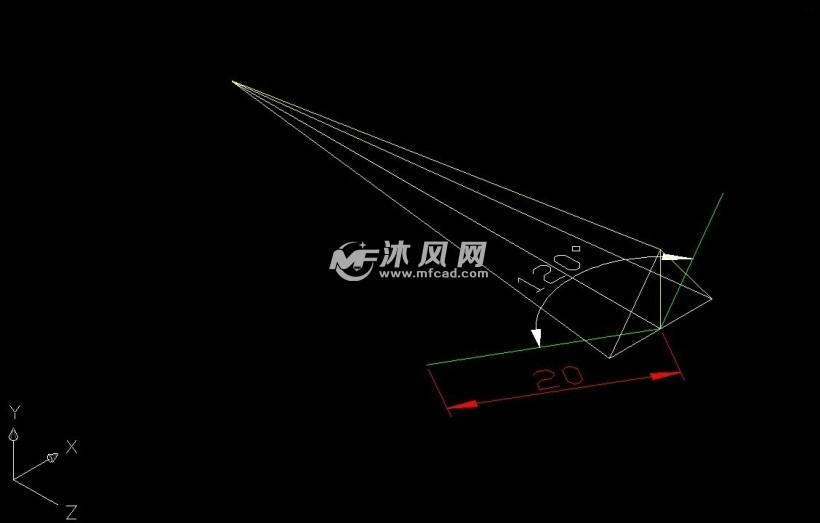

3、3、用扫掠命令点三角形——确定——比例(s)输入比例因子:0.01——延50长线段为扫掠路径。

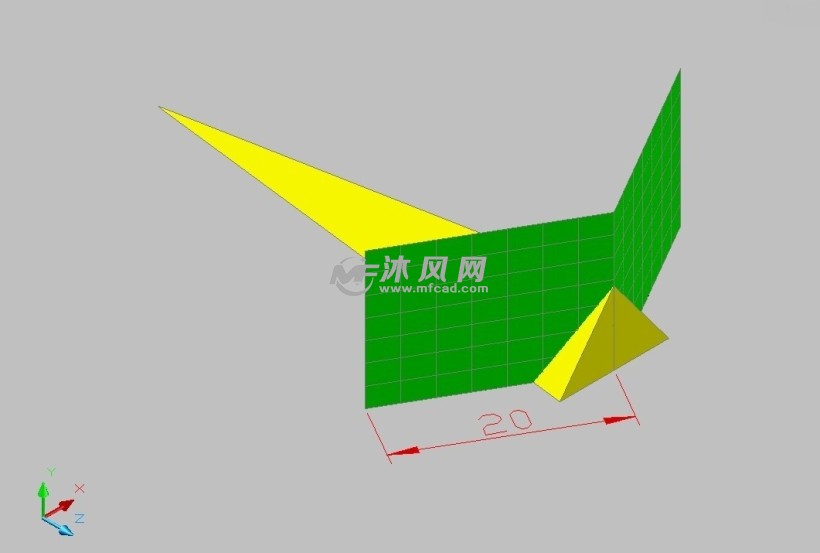

365bet网站app4、4、把绿色多段线向上拉伸20为一个曲面,用剖切命令选择实体,确定,选择命令栏菜单:曲面(s)点击曲面进行剖切,得到如下图形。

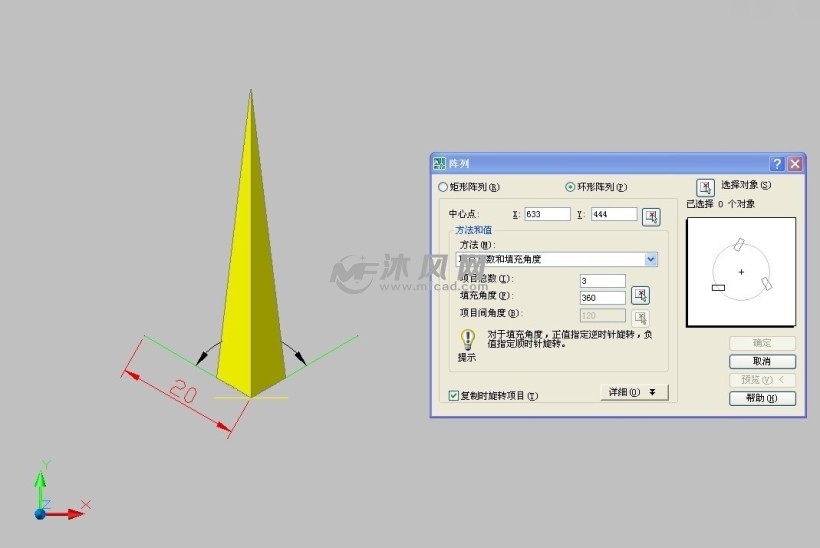

5、5、在主视图里,对图形进行环形阵列。然后将三个实体并集,得到LOGO中间部分。把他隐藏在图层中。

6、6、画一条50长的蓝色线段,在线段一端在主视图中画如下红色图形,进行面域,以三角形中心线为轴,旋转为实体。

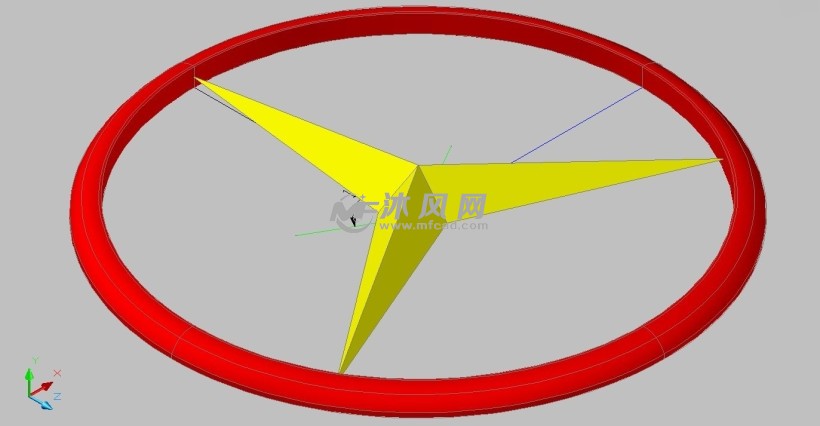

7、7、打开隐蔽图层,将中间部分实体向上垂直移动2 。OK奔驰标志就算完工
