三维建模技巧:用旋转和拉伸建模

作者:幸福是奋斗出来   发布时间:2021-05-11 浏览:807 所需积分: 10(沐风币)

概述:

三维建模技巧:用旋转和拉伸建模主要采用尺寸约束 ,尺寸定义,按照尺寸完美绘制,图形主要考察线段 圆 偏移  剪裁等多种命令的运用,采用CAD三维建模命令的使用,绘制的三维模型,自己原创视频,希望大家多多支持。

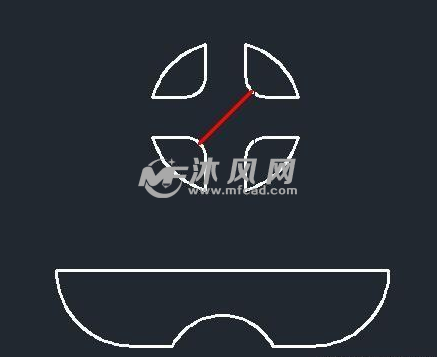

365bet网站app1、1.第一步:在俯视1.图中画出主视图一半,左视图。另连接两个小圆弧的中点作辅助线(红色直线)如图:

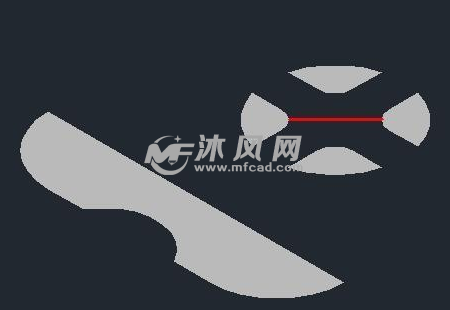

2、2.第二步:将视图转到东南等轴测,然后面域(快捷键reg)

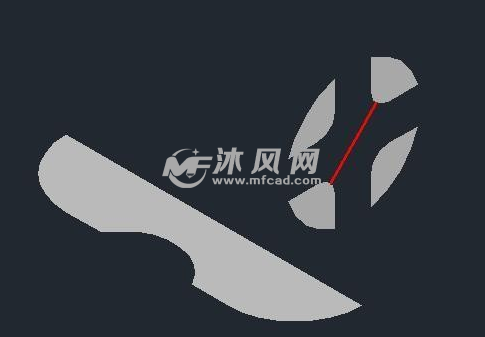

365bet网站app3、3.第三步:将左视图旋转90℃,站使其立起来。如图

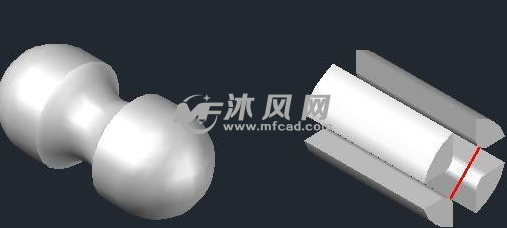

4、4.第四步:先将主视图一半绕着里面边进行旋转建模(快捷键rev),再将左视图进行拉伸建模(快捷键ext),拉伸量大于52.5,最后将左视图(右边图形)并集(快捷键uni)。如图:

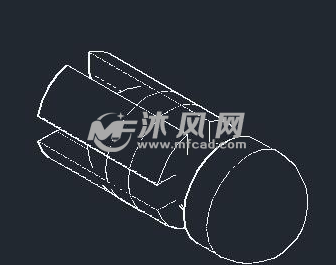

5、5.第五步:先打开三维隐藏视觉样式,再用移动命令(快捷键m)把左视图移动到主视图的中心点(以红色直线中点为基点),如图。

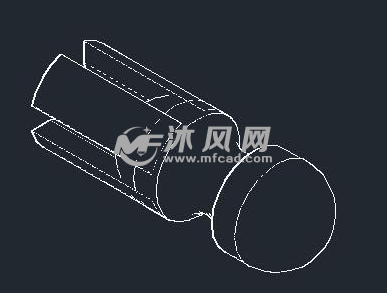

6、6.第六步:将左视图向外移动(快捷键m)30,

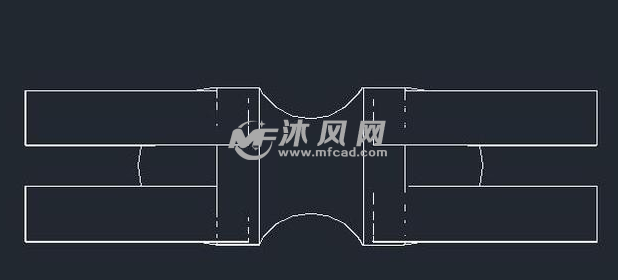

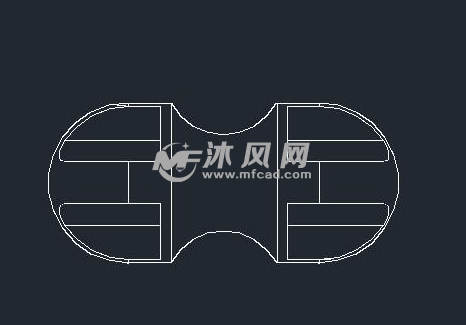

7、7.第七步:把视图转到前视图,再用镜像命令(快捷键mi)将左视图镜像一个到右边。如图

8、8.第八步:用布尔运算差集命令(快捷键su)修剪图,如图

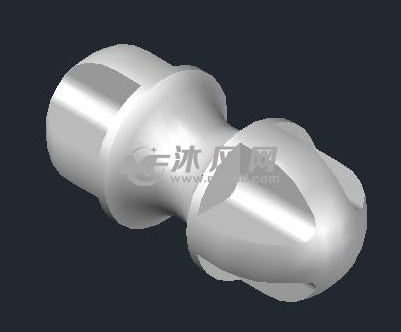

9、9.第九步:将视图转到东南等轴测,打开真实视觉样式,如图:
