如何画一个精美的戒指?

作者:幸福是奋斗出来   发布时间:2021-05-11 浏览:696 所需积分: 10(沐风币)

概述:

365bet网站app如何用拉伸建和交模画一个精美的戒指?主要采用尺寸约束 ,尺寸定义,按照尺寸完美绘制,图形主要考察线段 圆 偏移  剪裁等多种命令的运用,采用CAD三维建模命令的使用,绘制的三维模型,自己原创视频,希望大家多多支持。

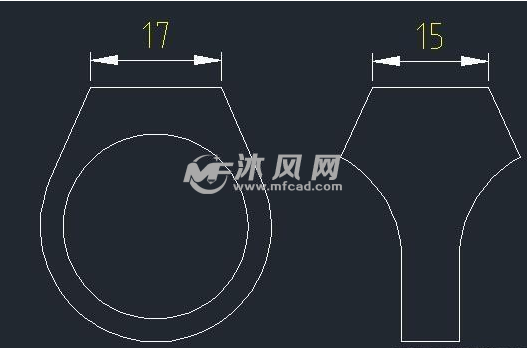

365bet网站app1、1.绘制如图所示的草图

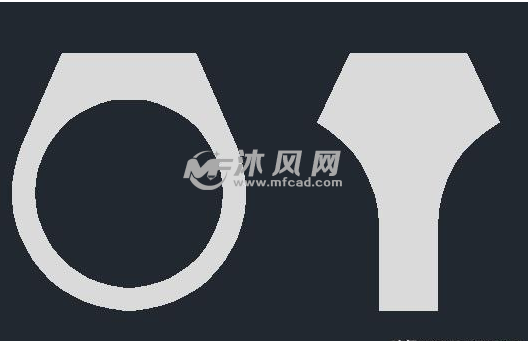

365bet网站app2、2.第二步,将图纸面域reg,再用差集su把主视图修剪一下如图所示

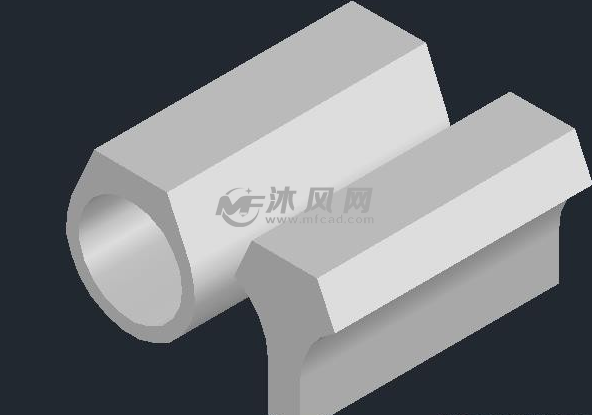

365bet网站app3、3.第三步,将视图转到东南等轴测,用拉伸命令ext把两个图纸拉伸量大于等于30,如图所示

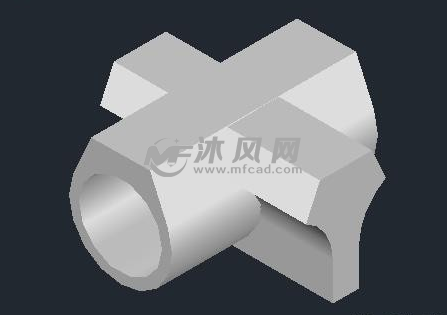

4、4.第四步,将右边图形旋转90°,把两个对象移动到一起。如图所示

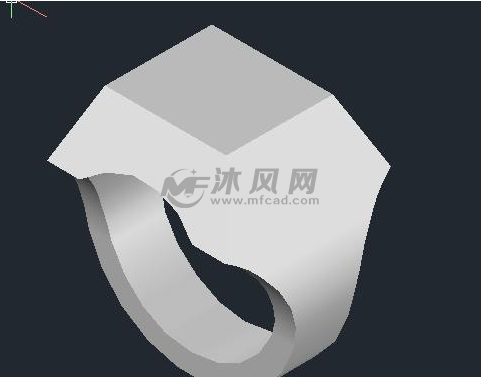

5、5.第五步,用布尔运算交集in修剪出戒指,如图所示

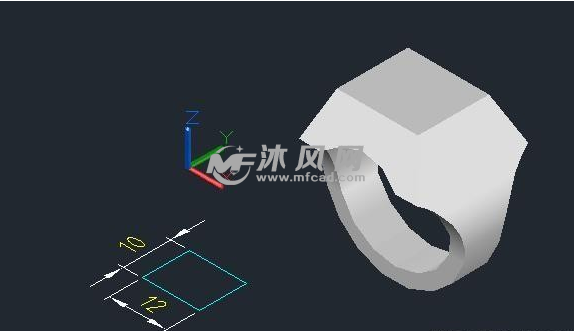

6、6.第六步,确认好世界坐标xy面在下底面,用rec画一个矩形,如图所示

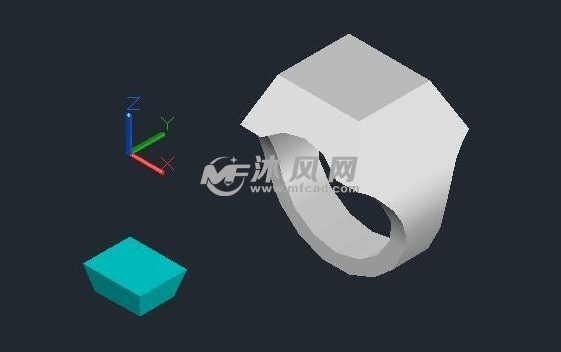

7、7.第七步,把矩形向下拉伸ext,倾斜角15,拉伸量-5。如图所示

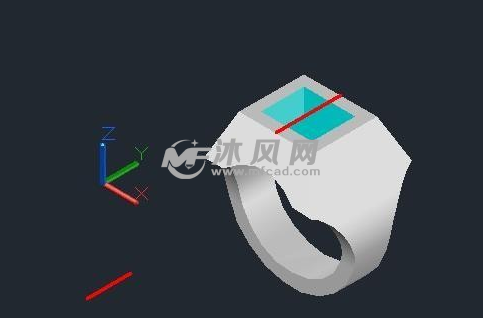

8、8.第八步,在两个对象上面画两条辅助线(如图红色线),把两个对象移动到一起。如图所示

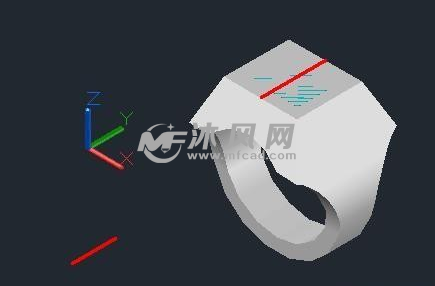

9、9.第九步,用布尔运算差集su修剪图形,如图所示

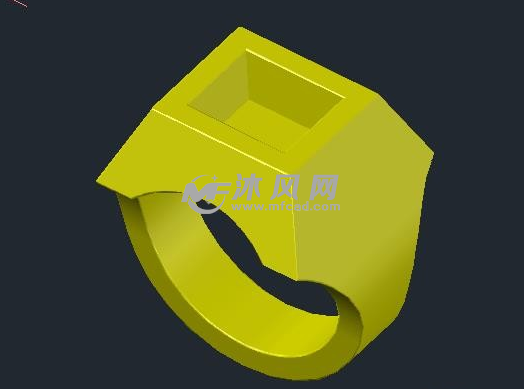

10、10.最后把戒指四周圆角,在特性工具栏把它换成黄色,如图所示
